PiXtend eIO Digital One Pro

Що таке електронне введення-виведення (eIO)?

PiXtend eIO - це система розширення входів/виходів для всіх, хто шукає недорогі входи і виходи загального призначення - цифрові та аналогові.
Підключення для передачі даних здійснюється за допомогою надійної шини RS485. За відсутності такої шини її можна встановити в будь-яку комп'ютерну систему. Модулі eIO та їхні входи і виходи відповідають промисловому стандарту IEC 61131-2 і тому призначені для використання в суворих умовах в лабораторіях, промисловості та на комерційних підприємствах. Відповідність світовому промисловому стандарту має великі переваги з точки зору стабільності та завадостійкості. До PiXtend eIO можна легко підключити всі поширені датчики і виконавчі механізми.
Інноваційні функції, такі як особливо швидка цифрова "гіпер-логіка", приносять додаткову цінність вашому проекту. Таким чином, прості логічні зв'язки між входами і виходами можуть здійснюватися самими модулями без необхідності передачі даних через шину. Цифрові входи також можна використовувати для підрахунку подій.
Сторожовий таймер контролює передачу даних, захищену контрольною сумою CRC, і за необхідності переводить виходи в регульований безпечний стан.

Система eIO оптимально підходить оптично, тактильно і функціонально до наших контролерів PiXtend V2 (-S- і -L-), але також може бути підключена практично до будь-якої іншої комп'ютерної системи та вбудованого пристрою, який має порт RS485 або може бути модернізований (наприклад, через USB).

PiXtend eIO також простий і зручний у використанні, коли мова йде про зв'язок і протоколи. Завдяки підтримці Modbus RTU, пристрої eIO можна інтегрувати в існуючі системи. Протокол є безпечним і перевірений в промисловості протягом десятиліть. Крім того, до пристроїв eIO можна звертатися за допомогою особливо простого та ефективного протоколу PiXtend eIO, який передає дані у вигляді простого тексту (ASCII).

Pixtend пропонує зразки програм з відкритим кодом для C, C#, Python, CODESYS (61131-3), Java та Node-RED. Інтеграція у ваші власні програми – це дитяча забавка.

Базові налаштування можна легко і просто виконати безпосередньо на пристрої - без програмного забезпечення - без попереднього відома персоналу на об'єкті.

Передбачувані сфери застосування
- Будівництво машин, установок та обладнання
- випробувальне обладнання
- Автоматизація лабораторій та виробництва
- Домашня автоматизація / Розумний дім
- Прототипування в промисловості (відділи розробки)
- Використання в освіті (технікуми, коледжі та університети)
- Концепції та рішення IoT (Інтернет речей), IIoT (промисловий Інтернет речей)
- Концепції та рішення Індустрії 4.0
- Мобільні додатки - допоміжні функції в автомобільному секторі

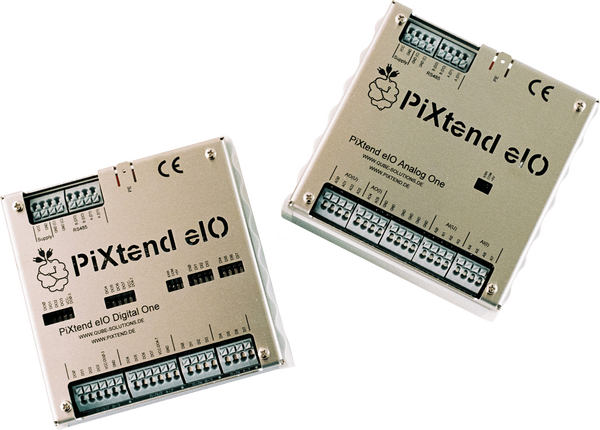

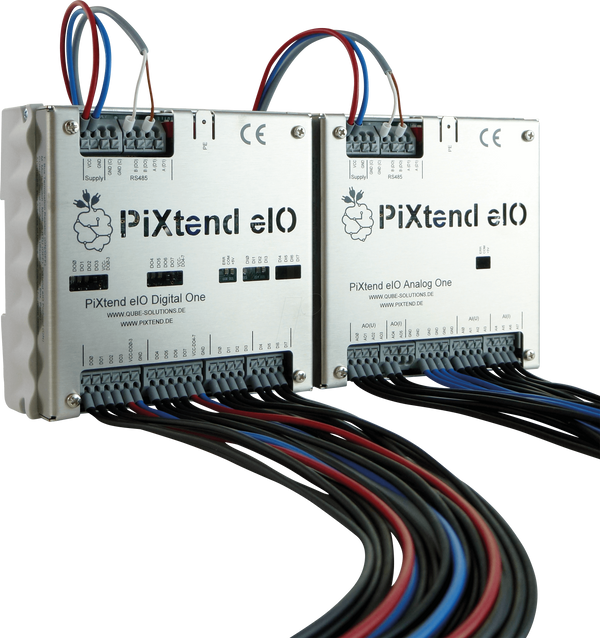

Варіант: PiXtend eIO Digital One ProПристрої "PiXtend eIO Digital One Pro" - це готові до використання комплектні пристрої, які, на додаток до базової версії, також мають кришку з нержавіючої сталі та корпус на DIN-рейку. Ця версія особливо підходить, якщо пристрої повинні бути встановлені в розподільчій шафі, а на першому плані стоїть промислове застосування. Цей варіант eIO Digital One призначений для клієнтів з найвищими вимогами до зовнішнього вигляду, стабільності та безпеки.
Digital One має 8 цифрових входів і 8 цифрових виходів.

Бажаєте встановити пристрої у власний спеціальний корпус і не потребуєте корпусу для DIN-рейки чи металевої кришки? Тоді варіант «Базовий» саме те, що ви шукаєте. (див. «Аксесуари та альтернативні продукти»)

інформація про програмне забезпечення
- Протоколи (Modbus RTU, PiXtend eIO ASCII протокол)
- Високошвидкісна цифрова логіка "HyperLogic" (AND, OR & NOT (заперечення) між входами і виходами, надзвичайно швидкий час відгуку менше однієї мілісекунди)
- Функція підрахунку (16 біт) всіх восьми входів (лічильник вгору/вниз, 2-канальний лічильник, незалежний від системи шин)
- Функції безпеки (сторожовий таймер з тривожним виходом, контрольна сума CRC (Modbus) та перевірка парності)
- Можливі мови та системи програмування (CODESYS, C, C++, C#, Java Python FHEM Node-RED)

Загалом, пристрої PiXtend eIO можна інтегрувати з будь-якою системою програмування і будь-якою мовою програмування, що дозволяє отримати доступ до послідовного інтерфейсу.

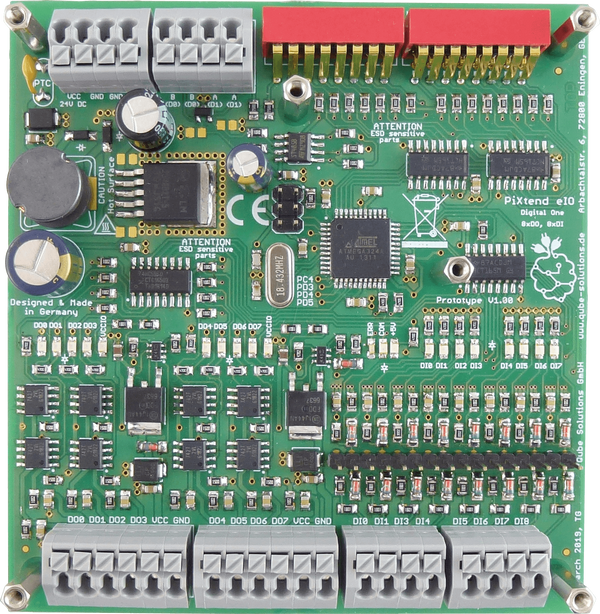

деталі обладнання
- 8x цифрових входів (3,3 В / 5 В / 12 В / 24 В)
- 8 цифрових виходів у двох групах (макс. 30 В, 0,5 А кожен)
- Інтерфейс шини: EIA/RS485
- 2-провідний, напівдуплексний
- Бортовий стабілізатор напруги
- Вхід: 19 - 30 В постійного струму (тільки 12 В з обмеженнями, див. інструкцію)
- Оконечний резистор шини можна увімкнути за допомогою перемикача
- розміри: 96,3 x 101,8 x 21 мм
- Температура навколишнього середовища (під час роботи): 0...60 °C
- Промисловий пристрій відповідно до IEC/EN 61131-2 (стандарт ПЛК)
- Відповідність: CE, RoHS, Modbus по послідовній лінії V1.02
- Розроблено, вироблено та протестовано в Німеччині

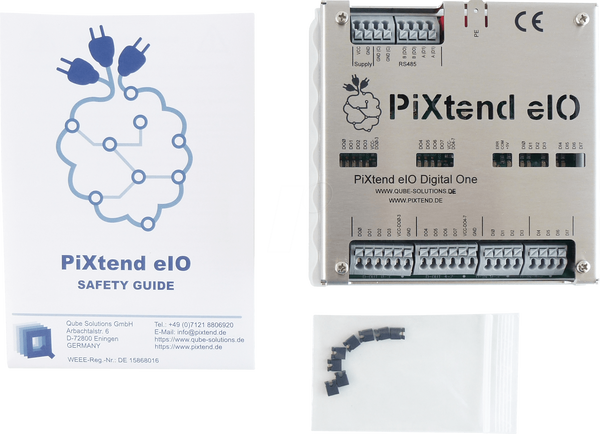

Обсяг поставки
- PiXtend eIO Digital One Pro - професійна версія з корпусом
- Корпус на DIN-рейку та кришка з нержавіючої сталі - повністю зібрані
- Набір перемичок для конфігурації
- багатомовний паспорт безпеки

посилання
Найновіше програмне забезпечення доступне безпосередньо від виробника за адресою https://www.pixtend.de/downloads/
