PiXtend eIO Digital One Basic

Що таке електронне введення-виведення (eIO)?

PiXtend eIO — це система розширення вводу/виводу для тих, хто шукає недорогі універсальні входи та виходи — цифрові та аналогові.
Підключення до даних здійснюється через надійну шину RS485. Якщо вона недоступна, її можна дооснастити будь-якою комп'ютерною системою. Модулі eIO та їхні входи й виходи відповідають галузевому стандарту IEC 61131-2 і тому розроблені для суворих умов роботи в лабораторіях, промисловості та комерційних підприємствах. Відповідність світовому галузевому стандарту має значні переваги з точки зору стабільності та стійкості до перешкод. Усі поширені датчики та виконавчі механізми можна легко підключити до PiXtend eIO.
Інноваційні функції, такі як особливо швидка цифрова "Hyper Logic", додають додаткової цінності вашому проекту. Прості логічні зв'язки між входами та виходами можуть бути реалізовані самими модулями без необхідності передачі даних через шину. Цифрові входи також можна використовувати для підрахунку подій.
Сторожовий таймер контролює передачу даних, захищену контрольною сумою CRC, і за необхідності переводить виходи в регульований безпечний стан.

Система eIO ідеально поєднується з нашими контролерами PiXtend V2 (-S- та -L-) з точки зору зовнішнього вигляду, відчуття та функціональності, але також може бути підключена майже до будь-якої іншої комп'ютерної системи та вбудованого пристрою, що має RS485, або може бути модернізована ним (наприклад, через USB).

PiXtend eIO також простий та зручний у використанні з точки зору зв'язку та протоколів. Завдяки підтримці Modbus RTU, пристрої eIO також можна інтегрувати в існуючі системи. Протокол є безпечним та перевірений у промисловості протягом десятиліть. Крім того, до пристроїв eIO також можна звертатися за допомогою особливо простого та зручного "протоколу PiXtend eIO", який передає дані у вигляді звичайного тексту (ASCII).

Pixtend пропонує зразки програм з відкритим кодом для C, C#, Python, CODESYS (61131-3), Java та Node-RED. Інтеграція у ваші власні програми – це дитяча забавка.

Основні налаштування можна легко та безпосередньо виконати на пристрої – без програмного забезпечення – без попереднього відома персоналу на місці.

Цільові області застосування
- Машинобудування, виробництво установок та приладів
- випробувальні пристрої
- Автоматизація лабораторій та виробництва
- Домашня автоматизація / розумний дім
- Прототипування в промисловості (відділи розробки)
- Використання в освітньому секторі (технікуми, коледжі та університети)
- Концепції та рішення IoT (Інтернет речей), IIoT (Промисловий Інтернет речей)
- Концепції та рішення Індустрії 4.0
- Мобільні додатки - допоміжні функції в автомобільному секторі

Варіант: PiXtend eIO Digital One Basic
Пристрої «PiXtend eIO Digital One Basic» – це готові до використання повністю укомплектовані пристрої, призначені для широкого кола користувачів. Від любителів, виробників, студентів, програмістів та спеціалістів з домашньої автоматизації до промислового використання в приладобудуванні та машинобудуванні. Digital One має 8 цифрових входів та 8 цифрових виходів. Базова версія постачається без корпусних деталей – ідеально підходить для економічно ефективної інтеграції у вашу індивідуальну систему.

Бажаєте встановити пристрої на стандартну DIN-рейку в шафі керування? Тоді версія "Pro" саме те, що ви шукаєте! (див. "Аксесуари та альтернативні продукти")

Деталі програмного забезпечення
- протоколи (Modbus RTU, протокол PiXtend eIO ASCII)
- Високошвидкісна цифрова логіка "HyperLogic" (AND, OR & NOT (заперечення) між входами і виходами, надзвичайно швидкий час відгуку менше однієї мілісекунди)
- Функція підрахунку (16 біт) на всіх восьми входах (лічильник вгору/вниз, 2-канальний лічильник, незалежно від шинної системи)
- Функції безпеки (сторожовий таймер з тривожним виходом, контрольна сума CRC (Modbus) та перевірка парності)
- Можливі мови та системи програмування (CODESYS, C, C++, C#, Java Python FHEM Node-RED)

Загалом, пристрої PiXtend eIO можуть бути інтегровані будь-якою системою програмування та будь-якою мовою програмування, що дозволяє доступ до послідовного інтерфейсу.

Деталі апаратного забезпечення
- 8x цифрових входів (3,3 В / 5 В / 12 В / 24 В)
- 8 цифрових виходів у двох групах (макс. 30 В, 0,5 А кожен)
- Інтерфейс шини: EIA/RS485 -> 2-провідний, напівдуплексний
- Вбудований регулятор напруги -> Вхід: 19 - 30 В постійного струму (лише 12 В з обмеженнями, див. інструкцію)
- Термінальний резистор шини можна підключити через перемикач
- Розміри: 106 x 1105 x 45 мм
- Температура навколишнього середовища (під час роботи): 0...60 °C
- Промисловий пристрій відповідно до IEC/EN 61131-2 (стандарт ПЛК)
- Відповідність: Modbus через послідовну лінію V1.02
- Розроблено, вироблено та протестовано в Німеччині

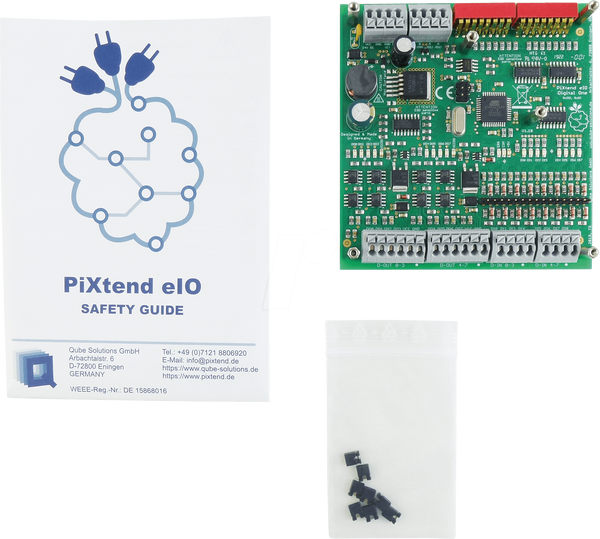

Обсяг поставки
- PiXtend eIO Digital One Basic - базова версія без корпусу
- Набір перемичок для конфігурації
- Багатомовний паспорт безпеки

Зверніть увагу
Ви можете отримати останню версію програмного забезпечення безпосередньо від виробника на сайті https://www.pixtend.de/downloads/
