PiXtend eIO Analog One Pro

Що таке Європейське затвердження заповіту (ЄЗП)?

PiXtend EIO - це система розширення входів/виходів для тих, хто шукає недорогі входи і виходи загального призначення - цифрові та аналогові.
Дані з'єднуються за допомогою надійної шини RS485. За відсутності такої шини її можна встановити в будь-яку комп'ютерну систему. Модулі EIO та їх входи і виходи відповідають промисловому стандарту IEC 61131-2 і тому призначені для роботи в жорстких умовах в лабораторіях, промисловості та на комерційних підприємствах. Відповідність світовому галузевому стандарту має великі переваги з точки зору стабільності та стійкості до перешкод. До PiXtend EIO легко підключаються всі поширені датчики і виконавчі механізми.
Інноваційні функції, такі як особливо швидка цифрова "гіпер-логіка", приносять додаткову додаткову цінність для вашого проекту. Прості логічні з'єднання між входами і виходами можуть бути виконані самими модулями без необхідності передачі даних по шині. Цифрові входи також можна використовувати для підрахунку подій.
Сторожовий таймер контролює передачу даних, захищену контрольною сумою CRC, і переводить виходи в регульований, безпечний стан, якщо це необхідно.

Система EIO оптимально підходить оптично, тактильно і функціонально до наших контролерів PiXtend V2 (-S- і -L-), але також може бути підключена практично до будь-якої іншої комп'ютерної системи та вбудованого пристрою, який має порт RS485 або в який його можна модернізувати (наприклад, через USB).

PiXtend EIO також простий і зручний у використанні, коли мова йде про зв'язок і протоколи. Завдяки підтримці Modbus RTU, пристрої EIO також можуть бути інтегровані в існуючі системи. Протокол безпечний і перевірений десятиліттями. Крім того, до пристроїв EIO можна звертатися за допомогою особливо простого і тонкого "протоколу PiXtend EIO", який передає дані у вигляді простого тексту (ASCII).

Pixtend запитує зразки програм з відкритим кодом для C, C#, Python, CODESYS (61131-3), Java та Node-RED. Інтеграція у ваші власні програми – це дитяча забавка.

Базові налаштування можна легко і просто виконати безпосередньо на пристрої - без будь-якого програмного забезпечення - без будь-якого попереднього знання персоналу на об'єкті.

Передбачувані сфери застосування
• Машинобудування, виробництво устаткування та обладнання
• Випробувальне обладнання
• Автоматизація лабораторій та виробництва
• Домашня автоматизація / Розумний дім
• Прототипування в промисловості (відділи розробки)
• Використання в освіті (технікуми, коледжі та університети)
• Концепції та рішення IoT (Інтернету речей), IIoT (Промислового Інтернету речей)
• Концепції та рішення Індустрії 4.0
• Мобільні додатки – допоміжні функції в автомобільному секторі

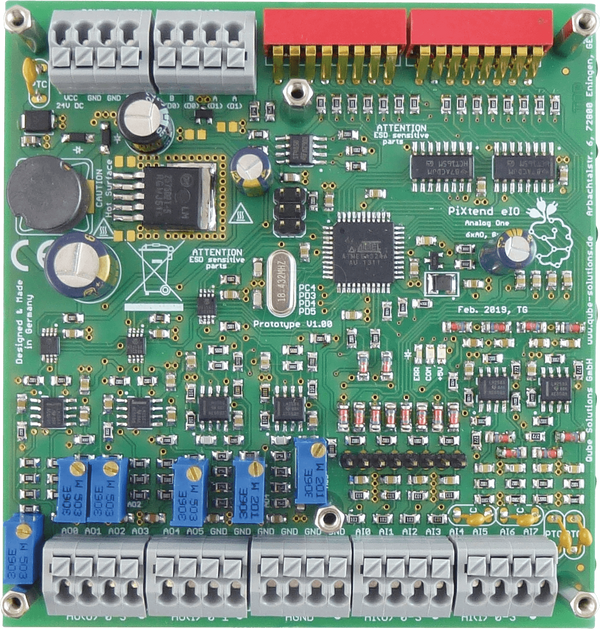

Варіант: PiXtend EIO Analogue one Pro
Пристрої PiXtend EIO Analogue one "Pro" - це готові до використання комплексні пристрої, які, на додаток до можливостей версії "Basic", також мають кришку з нержавіючої сталі та корпус на DIN-рейку. Ця версія особливо підходить, якщо пристрої повинні бути встановлені в шафі управління і промислове застосування знаходиться на передньому плані. Цей тип EIO Digital призначений для клієнтів з найвищими вимогами до оптики, стабільності та безпеки.
Аналоговий перший має 8 аналогових входів і 6 аналогових виходів.

Ви хочете встановити пристрої у спеціальний корпус і не потребуєте корпусу для DIN-рейки чи металевої кришки? Тоді варіант «Базовий» саме те, що ви шукаєте. (Див. «Аксесуари та альтернативні продукти»)

Інформація про програмне забезпечення
• Протоколи (Modbus RTU, протокол PiXtend EIO ASCII)
• Функції безпеки (сторожовий таймер, контрольна сума CRC (Modbus) та перевірка парності, виявлення обриву дроту для аналогових струмових виходів (0..20 / 4..20 мА))
• Можливі мови та системи програмування (CODESYS, C, C++, C#, Java, Python, FHEM, Node RED)

Загалом, пристрої PiXtend EIO можуть бути інтегровані будь-якою системою програмування і будь-якою мовою програмування, що дозволяє отримати доступ до послідовного інтерфейсу.

Детальна інформація про обладнання
• 4 аналогові входи (0..5 В / 0..10 В, 10 біт)
• 4 аналогові входи (0..20 мА / 4..20 мА, 10 біт)
• 4 аналогові виходи (0..10 В, 12 біт)
• 2 аналогові виходи (0..20 мА / 4..20 мА, 12 біт)
• Інтерфейс шини: EIA/RS485 -> 2-провідний, напівдуплексний
• Вбудований регулятор напруги -> вхід: 19 - 30 В постійного струму (лише 12 В з обмеженнями, див. інструкцію)
• Термінальний резистор шини можна ввімкнути перемикачем
• Розміри: 96,3 x 101,8 x 21 мм
• Температура навколишнього середовища (робоча): 0..60 °C.
• Промисловий пристрій відповідно до IEC/EN 61131-2 (стандарт ПЛК)
• Відповідність: CE, RoHS, Modbus через послідовний порт V1.02
• Розроблено, вироблено та протестовано в Німеччині

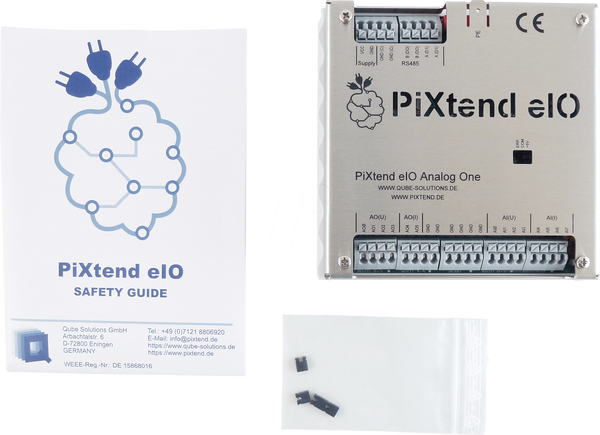

Вміст пакету
• PiXtend EIO Analogue one Pro – професійна версія з корпусом
• Корпус DIN-рейки та кришка з нержавіючої сталі – зібрані
• Набір перемичок для налаштування
• Багатомовний паспорт безпеки

Примітка
Ви можете отримати останню версію програмного забезпечення безпосередньо від виробника на сайті https://www.pixtend.de/downloads/
