Бордовый щит, светодиодный матричный дисплей 8x8

бордовий ЩИТ

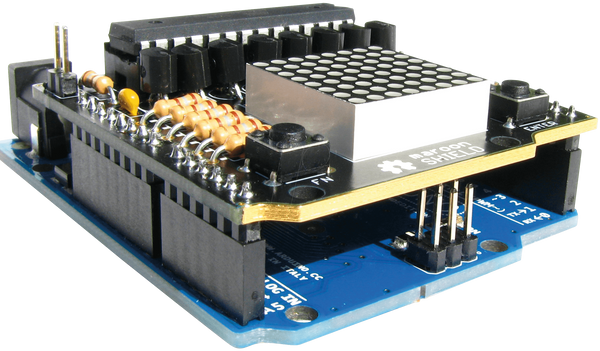

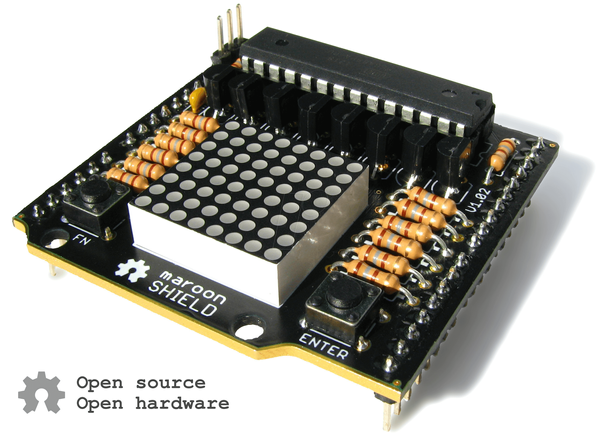

Сумісний з Arduino бордовий щит має світлодіодний матричний дисплей 8x8 з власним мікроконтролером (Atmel ATmega88A) і двома кнопками введення. Керування є простим: тексти та зображення легко надсилати через послідовний інтерфейс.
Набір має відкритий вихідний код та відкрите апаратне забезпечення і є безкоштовним для використання.
Ви можете дати волю своїй фантазії: світлові ефекти вночі або вдень, прокрутка тексту, відображення окремих значень, кумедні анімації тощо.

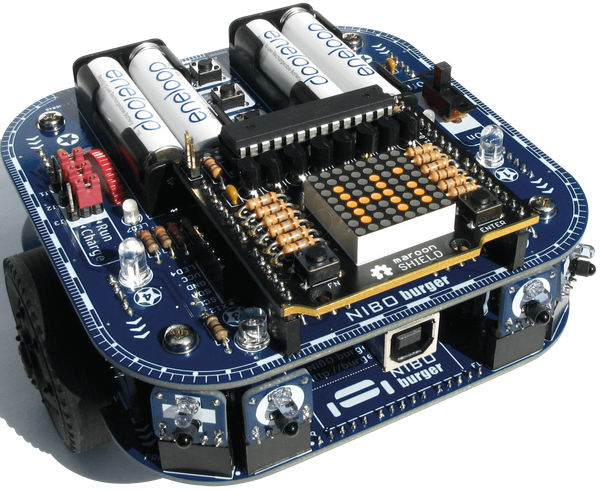

Використай щит на своєму роботу, щоб він міг поділитися з тобою своїми думками. Можливо, він навіть скаже тобі, що його батарейки потрібно зарядити!

Технічні характеристики
Мікроконтролер: ATmega88A з 8-кБ флеш-пам'яттю, 1-кБ SRAM, 8 МГц
Дисплей: Світлодіодна матриця 8x8
Кнопки: 2 кнопки введення
Інтерфейс: Сумісний з Arduino, призначення виводів показано на електричній схемі
Оновлення прошивки: ATmega88A можна перепрограмувати за допомогою перемички
Розміри: (ШхДхВ): 53x51x19 мм

Обсяг поставки: друкована плата, запрограмована ATmega88A з базою, світлодіодний матричний дисплей 8x8, 8 транзисторів, 2 кнопки, 14 резисторів, 1 конденсатор, контактні головки та 1 перемичка

Сумісні продукти:
Arduino UNO
NIBO бургер
