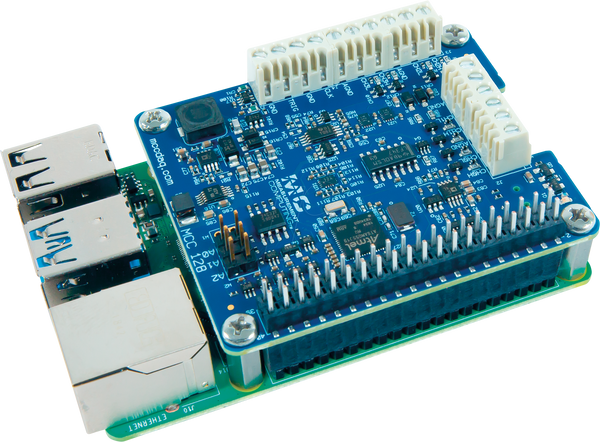

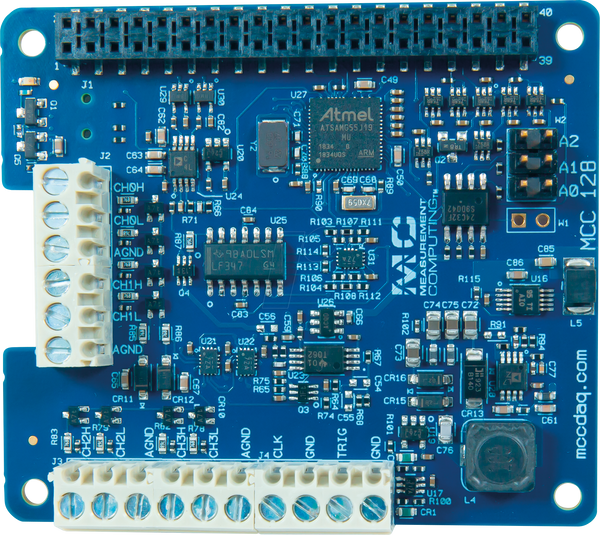

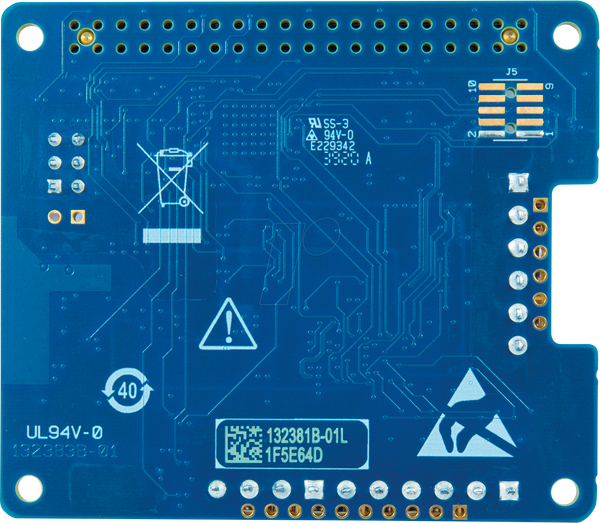

Raspberry Pi Shield - 16-разрядное измерение напряжения, MCC128

DAQ-комутатори MCC 118 і MCC 128 пропонують вісім аналогових каналів вимірювання напруги для систем збору даних на основі Raspberry Pi-платформи. Кожен пристрій має максимальну частоту дискретизації 100 кГц/с для вимірювання напруги в одній точці або у формі хвилі. До восьми MCC HATs можна об'єднати в стек на Raspberry Pi для забезпечення до 64 каналів даних і максимальної пропускної здатності 320 кС/с.

MCC 128 має 16-бітну роздільну здатність і 8 SE / 4 DIFF аналогових входів з наступними вхідними діапазонами (+/-10 В, +/-5 В, +/-2 В, +/-1 В).

Особливості

• 8 SE/4 DIFF 16-бітних входів напруги (диференціальні, однофазні)
• Максимальна частота дискретизації 100 kS/s (320 kS/s для складених карток)
• Кілька діапазонів вхідного сигналу (±10 В, ±5 В, ±2 В, ±1 В)
• Вбудовані буфери вибірки забезпечують високошвидкісне виявлення
• Зовнішній тактовий генератор вибірки
• Зовнішній цифровий вхід тригера
• Термінальні з'єднання

• 1 MCC DAQ МАЄ MCC128
• 2x 20-контактний роз'єм (підключається до 40-контактного роз'єму GPIO на платі Pi)
• Перемички (3)
• Розпірки (4)
• Гвинти (4)
• Горіхи (4)
• Друкований вкладиш: початок роботи з капелюхами MCC DAQ HAT
• Пакувальний блок MCC / пінопласт і т.д.
