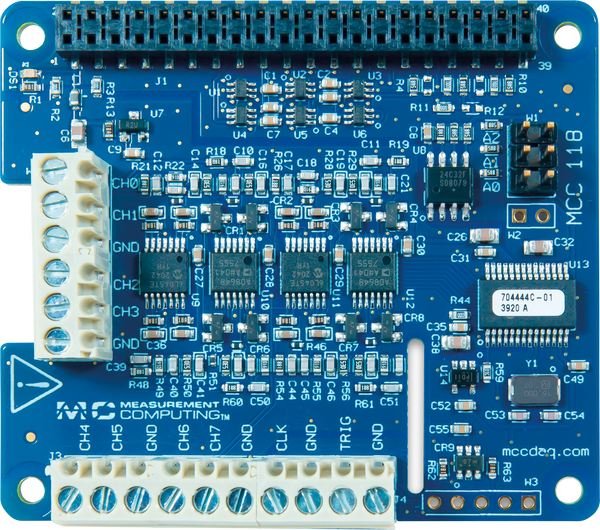

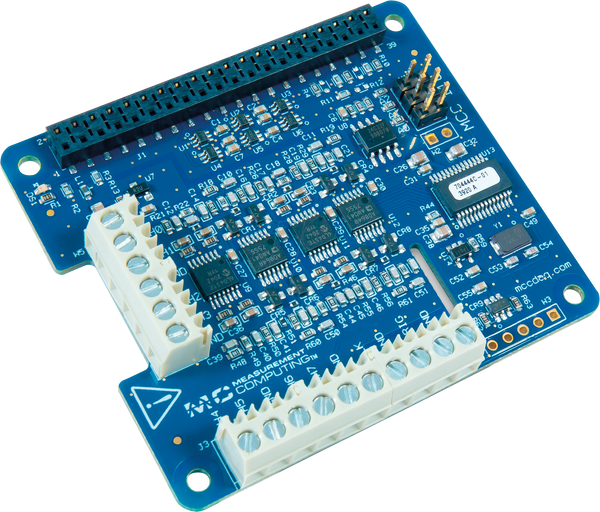

Raspberry Pi Shield - 12-разрядное измерение напряжения, MCC118

MCC 118 і MCC 128 DAQ HATs забезпечують вісім каналів аналогового вимірювання напруги для систем збору даних на базі Raspberry Pi. Кожен пристрій має максимальну частоту дискретизації 100 кГц/с для вимірювання напруги в одній точці або у формі хвилі. До восьми MCC HATs можна об'єднати в стек на Raspberry Pi для отримання до 64 каналів даних і максимальної пропускної здатності 320 кС/с.

MCC 118 має 12-бітну роздільну здатність і 8 аналогових входів SE з діапазоном вхідних сигналів +/-10 В.

Особливості

• 8 односторонніх 12-бітних входів напруги
• Максимальна частота дискретизації 100 kS/s (320 kS/s для складених карток)
• Діапазон вхідного сигналу +/-10 В
• Вбудовані буфери зразків забезпечують високу швидкість збору даних
• зовнішній вхід/вихід тактової частоти дискретизації
• зовнішній цифровий тригерний вхід
• Гвинтові клемні з'єднання

Усі DAQ HAT містять приклади на C/C++® та Python™, а також бібліотеку з відкритим кодом. Також надається вичерпна документація щодо API та апаратного забезпечення.

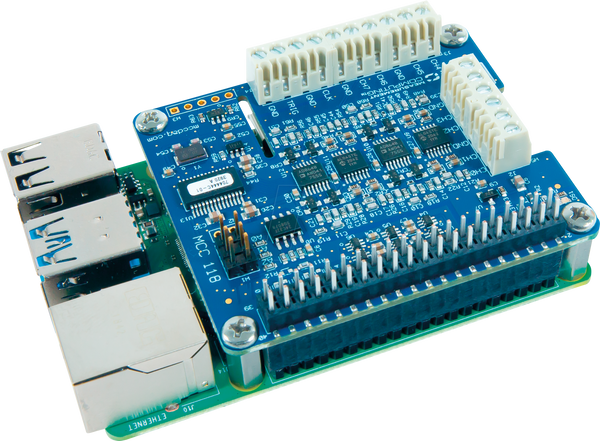

До восьми MCC HAT можна скласти в стек на Raspberry Pi-.

Обсяг поставки

• 1 MCC DAQ МАЄ MCC128
• 2x 20-контактний роз'єм (підключається до 40-контактного роз'єму GPIO на платі Pi)
• перемички (3)
• розпірки (4)
• гвинти (4)
• горіхи (4)
• вкладиш з глибоким друком: Початок роботи з капелюхами MCC DAQ HAT
• Пакувальний блок MCC/пінопласт і т.д.

ПриміткаRaspberry Pi не входить до комплекту поставки.
