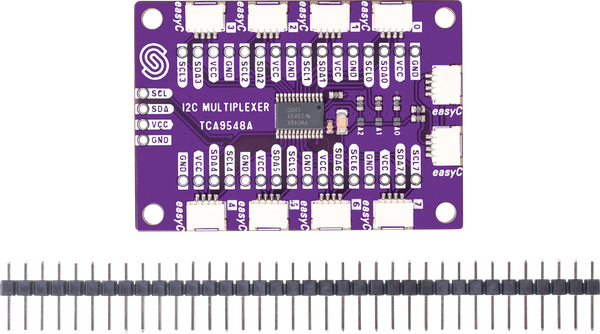

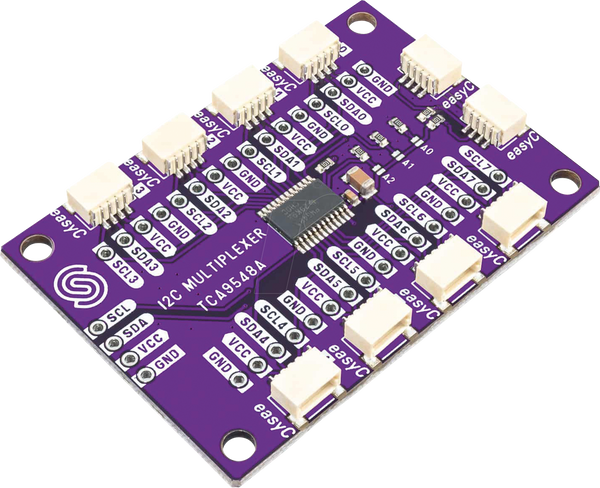

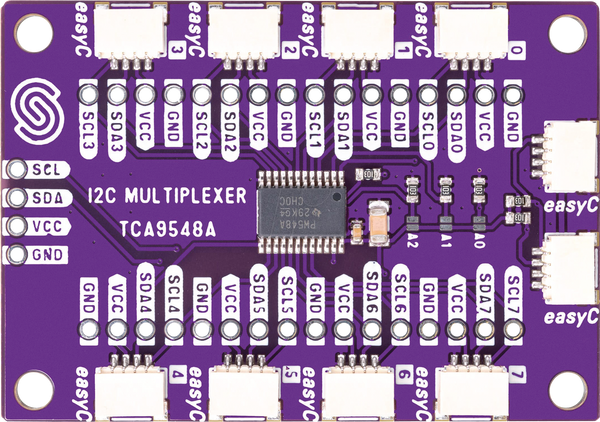

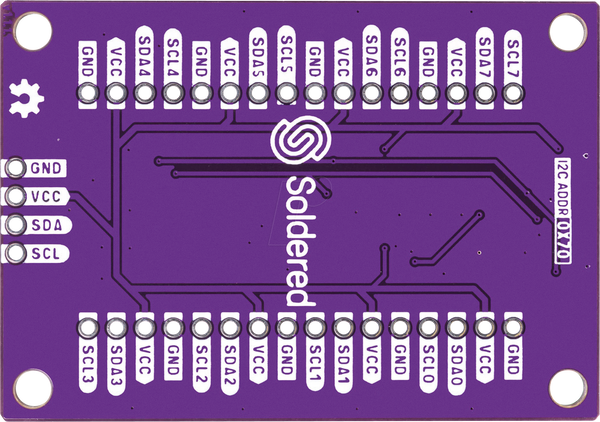

Платы разработчика - мультиплексор I2C, TCA9548A

Мультиплексор I2C (I2C MUX) – це інноваційне рішення поширеної проблеми підключення кількох пристроїв I2C з однаковими адресами до одного контролера. Базований на мікросхемі TCA9548A, цей розгалужувач дозволяє підключати до восьми пристроїв з однаковою адресою до однієї шини I2C.

• дозволяє підключати до однієї шини до 8 пристроїв з однаковими адресами I2C
• базується на мікросхемі TCA9548A з трьома налаштовуваними адресними контактами, що дозволяє отримати загалом 8 різних адрес
• дозволяє розширити до 64 пристроїв на одній шині за допомогою мультиплексування адрес
• підтримує підключення таких пристроїв, як датчик BME680
• сумісний з easyC для спрощених варіантів підключення

I2C MUX значно розширює можливості мережевого об'єднання пристроїв, дозволяючи працювати з кількома ідентичними датчиками або компонентами на одній шині без конфліктів через дублювання адрес. Встановлення адрес I2C через контакти на мікросхемі TCA9548A дозволяє гнучко адаптувати топологію мережі, що є перевагою в складних системах. Зокрема, можливість підключення до 64 ідентичних пристроїв, таких як датчики BME680, до одного мікроконтролера значно підвищує ефективність та масштабованість проектів.

Технічні характеристики

• На основі: TCA9548A
• Напруга: 1,65 ... 5,5 В
• Стандартна адреса I2C: 0x70, налаштовується за допомогою 3 перемичок
• Сумісність з easyC/Qwiic
• Розміри: 54 мм x 38 мм

Висновок: Використання мультиплексора I2C, особливо моделі на базі TCA9548A, пропонує важливе рішення для розробників, які хочуть подолати обмеження звичайного зв'язку I2C та ефективно керувати складними або розгалуженими мережами пристроїв. Його сумісність із системою easyC ще більше спрощує налаштування та керування з'єднаннями.

easyC
easyC — це надійна система з'єднання, яка оптимізує підключення мікроконтролерів, датчиків та виконавчих механізмів за допомогою роз'ємів, сумісних з JST-SH (4-контактні JST). Вона пропонує безпаяльне з'єднання, послідовне з'єднання кількох пристроїв (ланцюжкове з'єднання), безпомилкове проектування, паралельне з'єднання, універсальну сумісність та проміжну сумісність з Qwiic (система з'єднання Sparkfun), що спрощує розробку прототипів. Додаткову інформацію про easyC можна знайти в розділі «Технічні характеристики».

Зовнішні посилання
https://github.com/SolderedElectronics/I2C-multiplexer-TCA9548A-breakout-hardware-design
