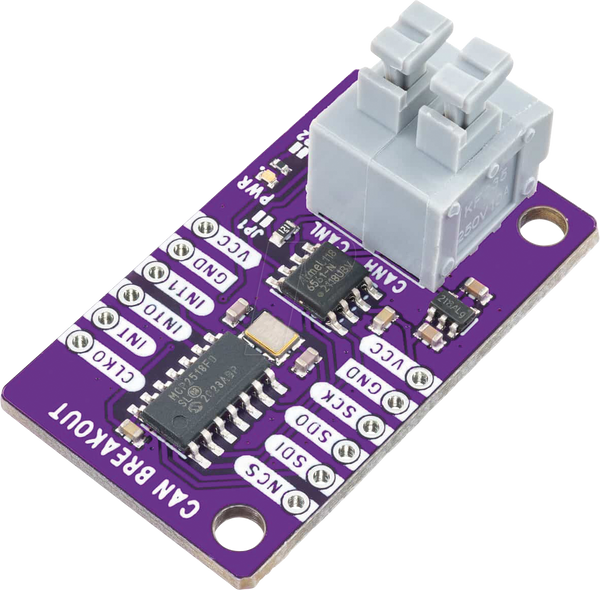

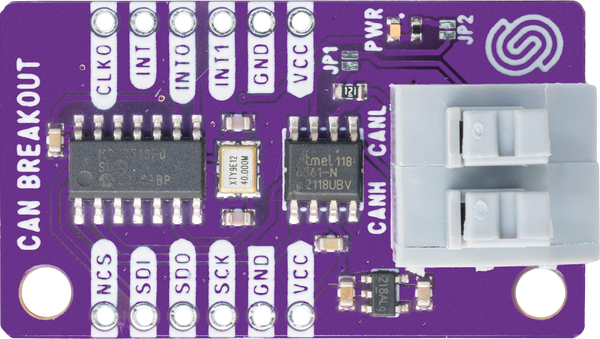

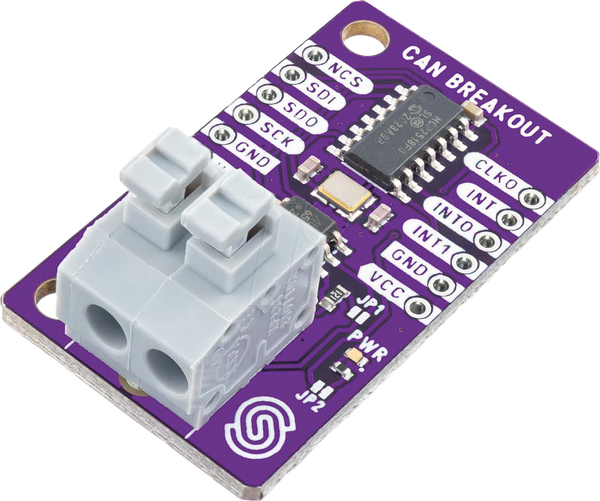

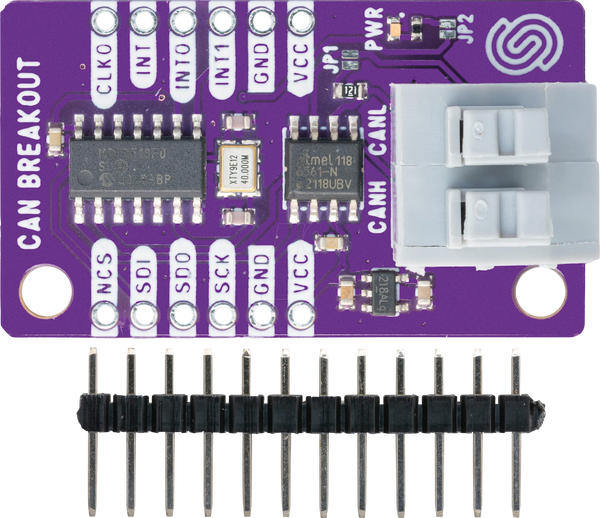

Платы разработчика - модуль CAN, MCP2518

Технологія мережі контролерів (CAN) є важливим компонентом сучасних автомобільних застосувань, що забезпечує швидкий та надійний зв'язок між мікроконтролерами. Використання CAN-контролера MCP2518FD на нашій платі розширює функціональність, підтримуючи як класичний CAN 2.0B, так і розширений стандарт CAN Flexible Data (FD).

• використовує CAN-контролер MCP2518FD для високопродуктивного зв'язку
• підтримує CAN 2.0B та CAN FD для гнучкої передачі даних
• Зв'язок через протокол SPI забезпечує ефективну взаємодію мікроконтролера

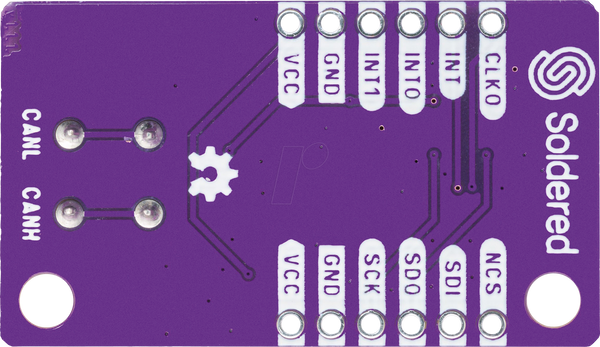

• фізичний доступ до шини CAN через контакти CANH та CANL
• вбудований термінатор 120 Ом, що підключається через перемичку

Плата розподілу забезпечує високопродуктивний інтерфейс між мережею CAN та мікроконтролерами через SPI, що забезпечує надійну передачу даних у режимі реального часу. Сумісність з обома стандартами CAN дозволяє використовувати її в різних системах, від класичних автомобільних застосувань до передових промислових мереж. Фізичний доступ до шини CAN забезпечується легкодоступними клемними штифтами з гвинтовими зажимами, що спрощує встановлення та обслуговування. Вбудований термінатор на 120 Ом покращує цілісність сигналу, що особливо корисно в складних умовах експлуатації.

Технічні характеристики

• Стандарти: CAN 2.0B та CAN FD
• Напруга: 2,7 ... 5 В
• Струм: від 10 мкА до 12 мА
• Інтерфейс SPI
• Розміри: 38 мм x 22 мм

Використання нашого CAN-перехідника з CAN-контролером MCP2518FD забезпечує надійне рішення для розробників, яким потрібен надійний та гнучкий обмін даними через CAN-мережу у своїх проектах. Завдяки підтримці кількох стандартів та простоті впровадження, плата забезпечує цінне розширення для широкого кола застосувань.

Зовнішні посилання
https://github.com/SolderedElectronics/Soldered-CAN-Bus-Breakout-MCP2518-Arduino-Library
https://github.com/SolderedElectronics/CAN-Transceiver-MCP2518-board-hardware-design
