Pixhawk Orange Cube & Pixhawk 2.1

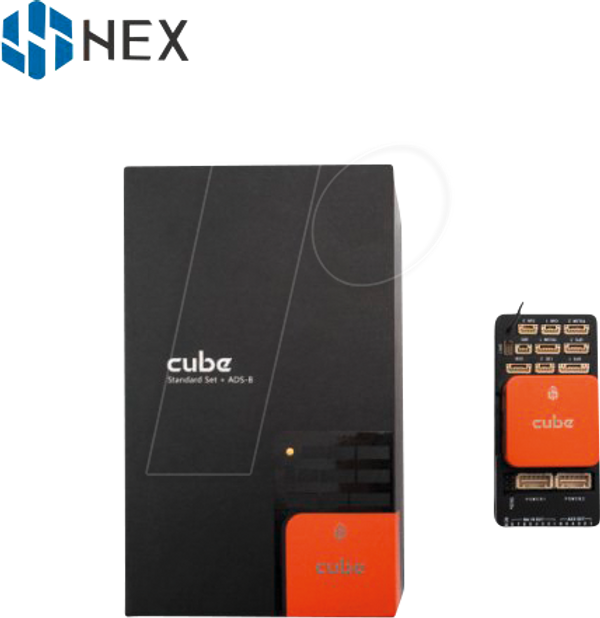

Стандартный набор Pixhawk Orange

ProfiCNC Pixhawk The Orange Cube Стандартный набор ADS-B

• Один из самых популярных контроллеров для БПЛА Pixhawk
• Модульная и гибкая конструкция
• Капсулированный и демпфированный IMU
• Возможность использования RTK GPS
• Встроенный приемник ADS-B

Общие сведения
Стандартный комплект Pixhawk The Cube Orange с приемником ADS-B от Proficnc / Hex Aero - один из самых популярных контроллеров для БПЛА на рынке. Благодаря модульной конструкции в сочетании с интегрированной и герметичной сенсорной технологией вы получаете мощную плату контроллера для требовательного пользователя. Модуль оснащен тремя резервными системами IMU:

• 3 x акселерометр
• 3 x гироскоп
• 3 x магнитометр
• 3 x барометр

а также различные интерфейсы и свободно конфигурируемые порты:

• Выделенный порт RX для передачи спектра
• Порты АЦП
• Интерфейс I2C
• Вход и выход шины S.Bus
• 8 выделенных ШИМ-выходов
• 2 Порты CAN, телеметрии и питания
• 8 выходов GPIO для, например, ШИМ

Какие преимущества дает использование платы-носителя ADS-B?
Система автоматического зависимого наблюдения (ADS) хорошо зарекомендовала себя в авиации. Эта система передает данные о положении, скорости и метке времени планировщику миссии на частоте 1090 МГц. Это позволяет координировать работу большого количества БПЛА.


В чём заключаются различия между Pixhawk PX2.1 и PX4?
Помимо несколько больших размеров PX2.1 по сравнению с PX4, наиболее существенное отличие заключается в "кубе". Куб - это сердце PX2.1, в котором установлено несколько IMU, а также соответствующие демпфирование и нагрев. Это позволяет более точно определять положение и местоположение. Кроме того, PX2.1 выпускается несколько раньше, а это значит, что у него несколько большее сообщество, которое может помочь в решении любых проблем.

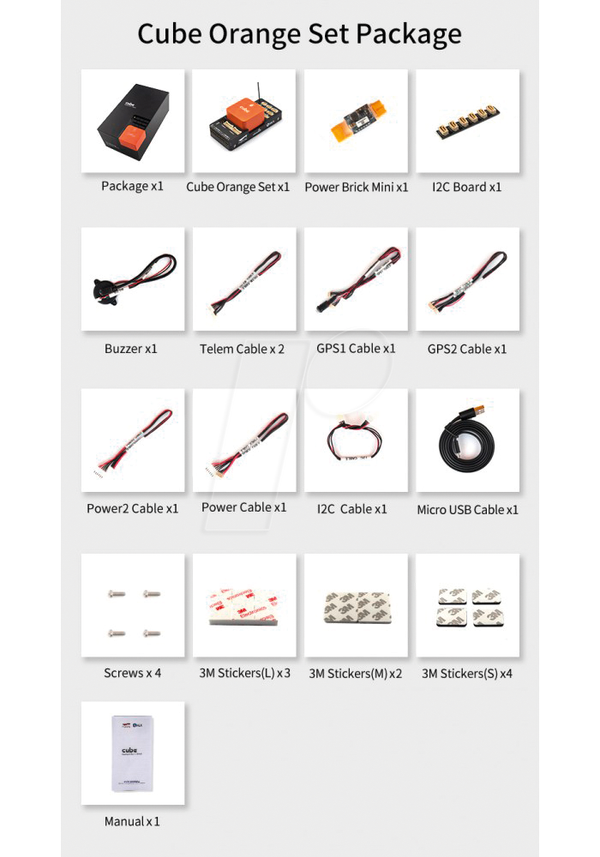

Объем поставки

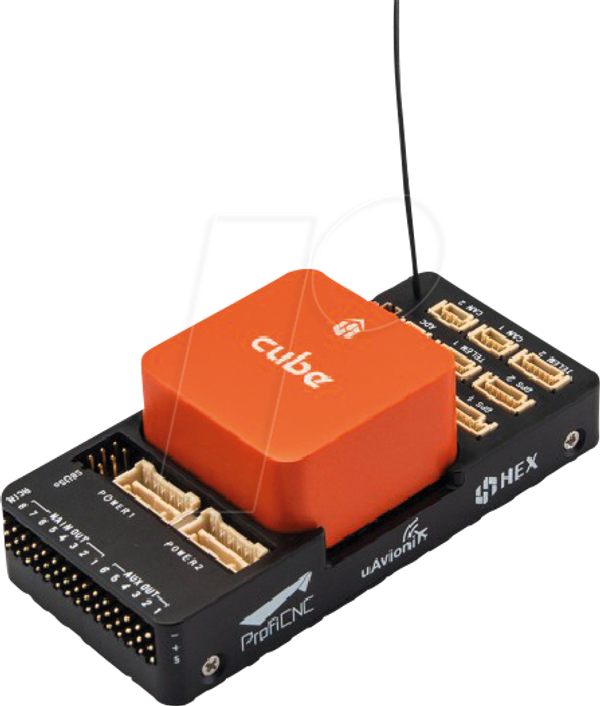

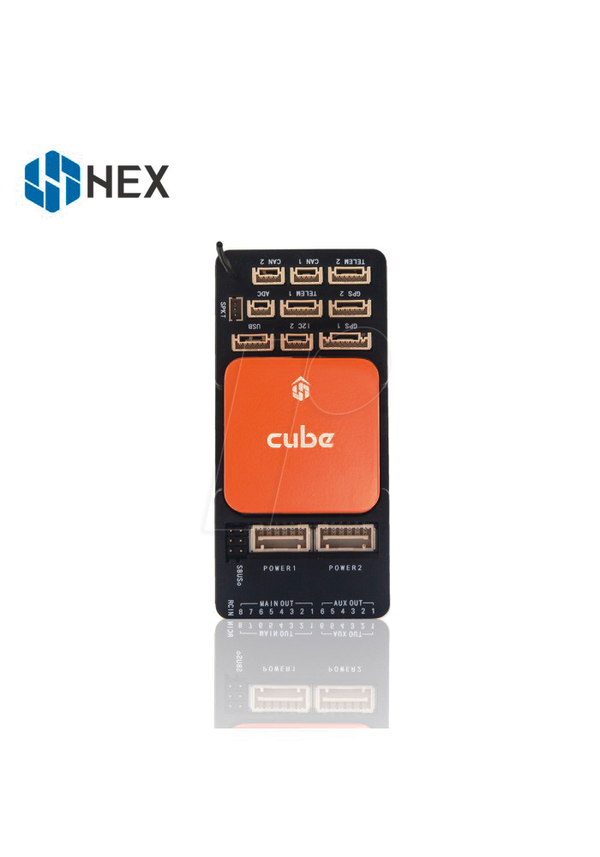

• Несущая плата Pixhawk The Cube с приемником ADS-B
• Pixhawk The Cube Orange
• делитель напряжения
• Micro SD
• Разделитель I2C
• Телеметрия, питание, I2C, зуммер Кабель Micro USB и GPS

Электронное руководство
https://docs.cubepilot.org/user-guides/autopilot/the-cube-user-manual
