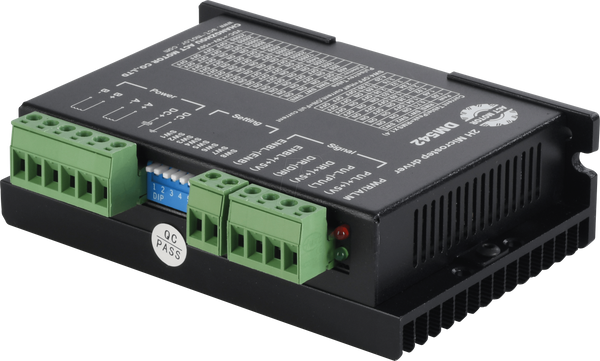

Драйвер шагового двигателя для NEMA 23, 18 - 50 В

DM542 относится к 2-фазным гибридным драйверам шаговых двигателей. Рабочее напряжение составляет от 18 до 50 В постоянного тока. DM542 предназначен для всех типов 2-фазных гибридных шаговых двигателей, имеющих внешний диаметр от 42 до 86 мм и требующих фазный ток менее 4,0 А. Схема аналогична схеме сервоуправления и позволяет двигателю работать плавно, с низким уровнем шума и вибрации. При работе привода на более высокой скорости увеличивается момент удержания и точность позиционирования. Драйвер DM542 используется в среднем и крупном оборудовании с числовым программным управлением, таком как гибочные станки и станки с ЧПУ, упаковочные машины и компьютеризированные вязальные машины.

Основные характеристики

• высокое качество и производительность по низкой цене
• ток управления средой, привод через 2-фазный синусоидальный ток
• предлагаемое напряжение питания от 18 до 50 В постоянного тока
• оптоизолированные сигнальные входы/выходы
• защита от перенапряжения, пониженного напряжения, перегрузки по току и короткого замыкания фаз
• 15-канальное деление и автоматический крутящий момент
• автоматическое снижение тока в нерабочем состоянии
• Регулировка выходного фазового тока по 8 каналам
• Терминал ввода автономных команд
• момент двигателя зависит от частоты вращенияІ, а не от шага или числа оборотов
• Высокая начальная скорость и высокий момент удержания при высокой скорости.

• Входное напряжение: 18 - 50 В постоянного тока
• Входной ток:<4.0 A
• Выходной ток (пиковый): 1.0 - 4.2 A
• Выходной ток (RMS): 0,71 - 3 A
