Аналоговая сенсорная панель для приклеивания

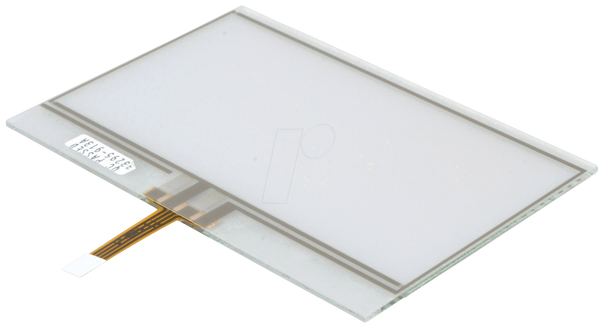

СЕНСОРНА ПАНЕЛЬ EA TOUCH240-3
Аналогова сенсорна панель доступна як аксесуар. Вона має самоклеючий матеріал на задній стороні, що дозволяє легко приклеїти її до дисплея. Підключення здійснюється за допомогою 4-контактного гнучкого кабелю для ZIF-роз'єму (наприклад, EA WF100-04S) з сіткою 1,0 мм. Радіус вигину визначено як мінімум 5 мм. Для оптимальної читабельності рекомендуємо використовувати підсвічування дисплея. Підключення до мікроконтролера може здійснюватися або через зовнішній контролер сенсорної панелі, або безпосередньо до мікроконтролера з аналоговими входами. Як з ним працювати? Сенсорна панель схожа на потенціометр: підключення напруги, наприклад, 3,3 В до контактів Top-Bottom дозволяє зчитувати напругу на контактах Left або Right, яка є лінійною до координати Y натиснутої точки. Координата X буде отримана, коли напруга буде подана на Left-Right, а вимірювання буде виконано у верхній або нижній частині.

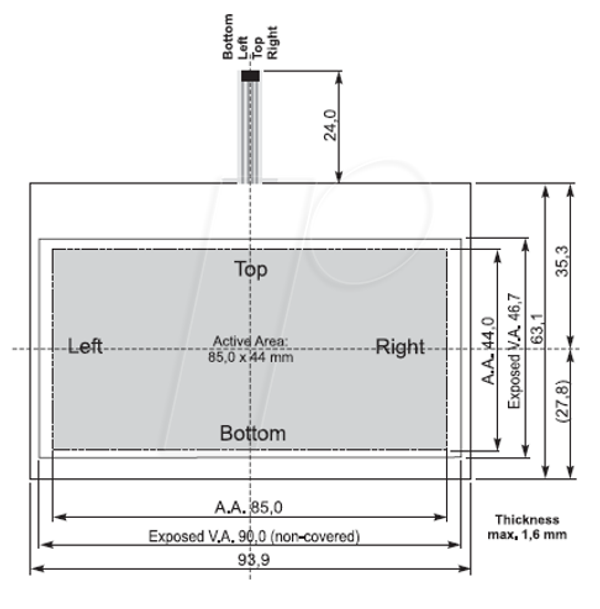

Розпиновку з'єднувального кабелю показано на малюнку.
