Светодиодная подсветка DOGM240, 91 x 24,5 мм, зеленый, красный, белый.

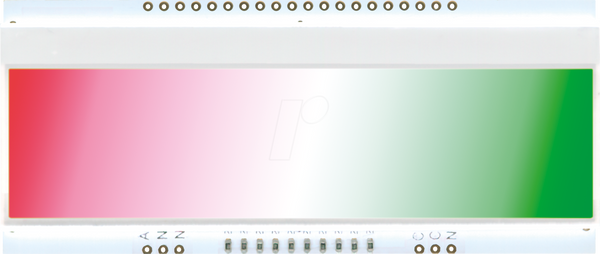

СВІТЛОДІОДНЕ ОСВІТЛЕННЯ 3-КОЛЬОРОВЕ БІЛИЙ/ЧЕРВОНИЙ/ЗЕЛЕНИЙ EA LED94X40-ERW

3-кольоровий світлодіодний світильник для EA DOGM240-6 зеленого, червоного та білого кольорів.
Напруга живлення 2,1 В (червоний) або 3 В (зелений і білий), наприклад, через зовнішній послідовний резистор.
Колір задається за допомогою 3 окремих світлодіодних доріжок.
Разом із зовнішнім ШІМ-контролером можна також відображати змішані кольори.

ІНСТРУКЦІЇ ПО ЗБІРЦІ / ОБРОБЦІ:

Спочатку дисплей і відповідний освітлювальний прилад з'єднуються разом. Потім весь блок просто вставляється в друковану плату і припаюється. Зверніть увагу, що 6 контактів для освітлення також повинні бути припаяні зверху.
Увага:
- Поверхні дисплеїв і підсвічування захищені від подряпин самоклеючими захисними плівками. На дисплеї є 2 захисні плівки (зверху і знизу) і по одній захисній плівці на підсвічуванні. Ці 3 захисні плівки необхідно зняти.
- РК-дисплеї зазвичай не підходять для паяння хвилею паяння або паяння оплавленням. Температури вище 80°C можуть спричинити незворотні пошкодження.
- Ані дисплей, ані освітлення не повинні контактувати з будь-якими рідинами (ні флюсом, ні очищувачем, ні водою).
