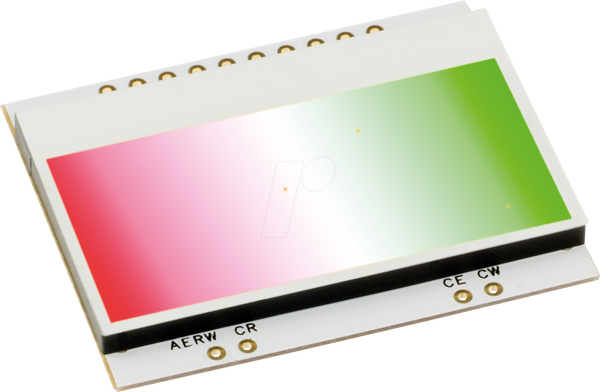

Светодиодная подсветка для EA DOGS164-A, 3 цвета: белый, зеленый, красный.

Світлодіодний світильник для EA DOGS164-A, 3 кольори: білий, зелений і червоний

Світлодіодні ліхтарі
Для індивідуального підсвічування є 2 різних варіанти
Доступні варіанти: одноколірний бурштиновий та 3-колірний зелений/червоний/білий з можливістю перемикання.
З підсвічуванням бурштинового кольору доступні 2 окремі світлодіодні доріжки, які можна з'єднати паралельно або послідовно для оптимальної адаптації до напруги системи. Це означає, що всі світильники можуть альтернативно працювати з напругою 3,3 В або вищою!
Для роботи підсвічування потрібен зовнішній послідовний резистор для обмеження струму.
Це розраховується за формулою R=U/I; значення беруться з таблиць поруч. Для оптимального терміну служби ми рекомендуємо використовувати джерело живлення.
Залежно від сили струму та температури, термін служби бурштинового освітлення становить 100 000 годин, а білого освітлення – 80 000 годин (кожне при 25°C).

Увага: Ніколи не вмикайте освітлення безпосередньо на 5 В/3,3 В; це може призвести до негайного руйнування світлодіодів!
Обов'язково дотримуйтесь зниження потужності за температур >25°C.

збірка
Спочатку дисплей і відповідний освітлювальний прилад з'єднуються разом. Потім весь блок просто вставляється в друковану плату і припаюється. Зверніть увагу, що 4 контакти для освітлення також повинні бути припаяні зверху.

Увага:На дисплеї є 1-2 захисні плівки (зверху і знизу) і по одній захисній плівці на підсвічуванні. Їх необхідно зняти під час або після виробництва.
