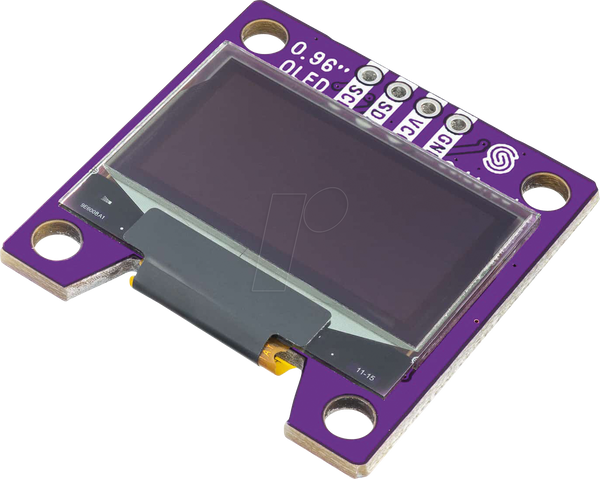

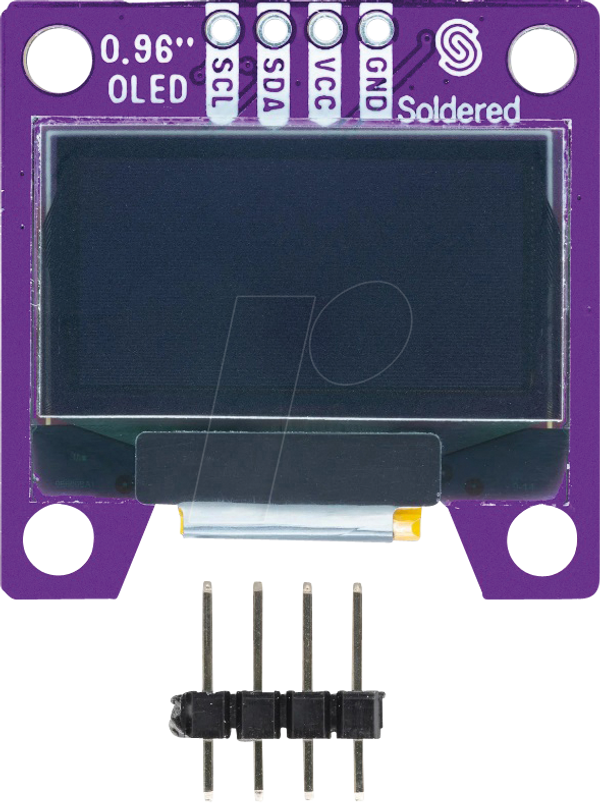

Платы для разработчиков - Дисплей, 0,96" OLED-дисплей, SSD1306

Якщо ви хочете додати візуальні елементи до свого проекту Arduino, плата I2C OLED Breakout Board ідеально підійде для цього. Завдяки високій контрастності ви будете вражені її чіткістю! Дисплей складається з сотень світлодіодів, кожен з яких представляє один піксель у сітці 128×64. Тому він не потребує підсвічування та споживає менше енергії, ніж класичні РК-екрани. Загалом це 8192 пікселі, всі з індивідуальним підсвічуванням.

Конструкція розрахована на 5 В та має вбудований стабілізатор, що робить її сумісною з будь-якою платою на 3,3 В. Плата розподільчої плати споживає лише близько 20 мА, залежно від активних пікселів. Нею можна легко керувати через інтерфейс I2C, і її ще простіше підключити до системи easyC — паяння не потрібне!

Технічні характеристики

• Діагональ дисплея: 0,96 дюйма (2,44 см)
• максимальне споживання струму: ~20 мА (залежно від активних пікселів)
• Рівень логічної напруги: 5 В (на роз'ємі I2C)
• Робоча напруга: 5 В (вбудований стабілізатор на 3,3 В)
• Зв'язок: I2C (адреса: 0x3C)
• З'єднання: easyC x2
• Колір пікселя: білий
• Монтажні отвори: 2
• Розміри: 30 x 30 мм

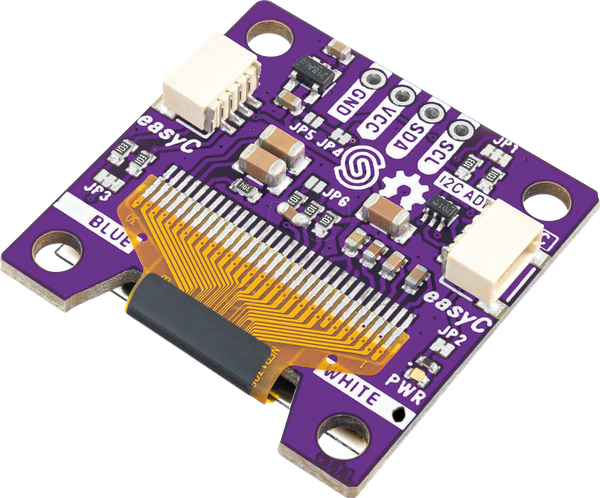

easyC
easyC — це надійна система з'єднання, яка оптимізує підключення мікроконтролерів, датчиків та виконавчих механізмів за допомогою роз'ємів, сумісних з JST-SH (4-контактні JST). Вона пропонує безпаяльне з'єднання, послідовне з'єднання кількох пристроїв (ланцюжкове з'єднання), безпомилкове проектування, паралельне з'єднання, універсальну сумісність та проміжну сумісність з Qwiic (система з'єднання Sparkfun), що спрощує розробку прототипів. Додаткову інформацію про easyC можна знайти в розділі «Технічні характеристики».

зовнішні посилання
https://github.com/SolderedElectronics/Soldered-OLED-Display-Arduino-Library
https://github.com/SolderedElectronics/Display-OLED-I2C-white-0.96-hardware-design
