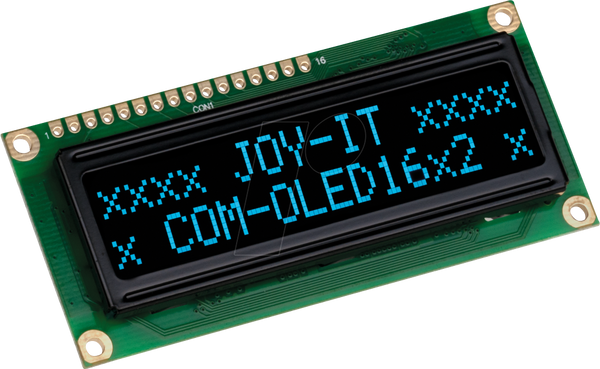

Платы разработчика - Дисплей OLED, 16x2 символа, синий

16x2-символьний OLED-дисплей переконує своєю чудовою якістю зображення з точки зору високої яскравості, високої контрастності та великого кута огляду 175°. Завдяки низькому енергоспоживанню OLED-дисплей ідеально підходить для енергозберігаючих проектів та промислового застосування. Тексти відображаються світло-блакитним кольором і чудово виділяються завдяки чорному фону. Підключення до одноплатного комп'ютера або мікроконтролера може здійснюватися через роз'єми на платі, а також через доданий 16-контактний роз'єм. Дисплеєм можна керувати через один послідовний інтерфейс (SPI) та 2 паралельні інтерфейси (6800 або 8080). У стані постачання паралельний інтерфейс 6800 активовано, але його можна змінити, припаявши резистори на платі.

Технічні характеристики- Тип: OLED
- Роздільна здатність: 16x2 символи
- дисплей: синій на чорному
- Чіп керування: IST0010
- Інтерфейс: 4-контактний / 8-контактний паралельний 6800 (8080)
- Напруга живлення: 3 ... 5 В
- струм живлення: 31 мА
- логічний рівень: 0,2 x VDD до VDD
- яскравість: 100 ... 120 кд/м²
- контрастність: 2000:1
- Кут огляду: >175°
- Робоча температура: -40 ... +80 °C
- попередня установка. Шрифти: EN, DE, RU, JP
- розміри (ДхШхВ): 80 x 36 x 10 мм

Обсяг поставки
- OLED-дисплеї з роздільною здатністю 16x2 символів
- штифтовий роз'єм

ПриміткаПриклади застосування та програмні коди детально описані в посібнику.
