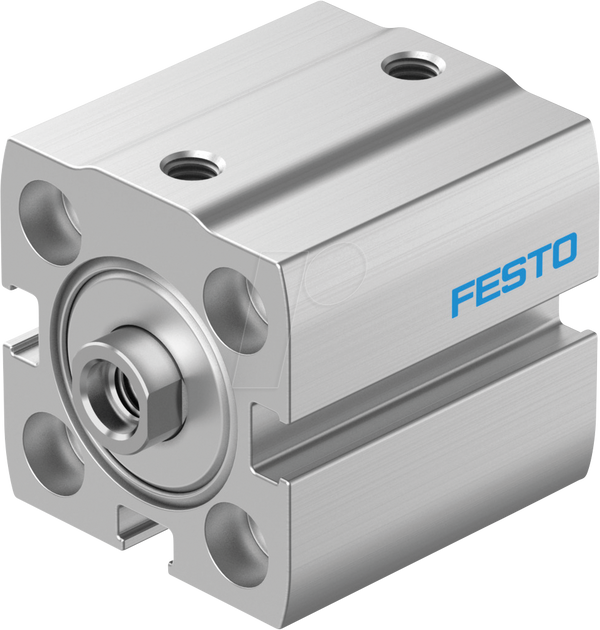

Компактный цилиндр, М5, диаметр 20 мм.

АДН-С-20-30-И-П-А

Компактный цилиндр, ADN-S-20-30-I-P-A

Технические данные:

• Диаметр поршня: 20 мм
• Амортизация: эластичные амортизирующие кольца/пластины на обоих концах.
• Положение при установке: любое
• Функционирование: двойного действия
• Наконечник штока поршня: внутренняя резьба
• Конструкция: поршень
• Поршневой шатун
• Обнаружение положения: для бесконтактных переключателей
• Символ: 00991217
• Варианты: односторонний поршневой шток
• Рабочее давление: от 0,06 до 1 МПа
• Рабочее давление: от 0,6 до 10 бар
• Рабочая среда: сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
• Примечание относительно рабочей/контрольной среды: возможна работа со смазкой (необходима для дальнейшей эксплуатации).
• Класс коррозионной стойкости KBK: 1 - низкое коррозионное напряжение
• Соответствие стандартам LABS: VDMA24364-B2-L
• Класс чистоты помещения: 5 в соответствии со стандартом ISO 14644-1
• Температура окружающей среды: от 0°C до 80°C
• Энергия удара в крайних положениях: 0,2 Дж
• Теоретическая сила при 0,6 МПа (6 бар, 87 psi), возврат: 141 Н
• Теоретическая сила при 0,6 МПа (6 бар, 87 psi), ход опережения: 188 Н
• Подвижная масса при нулевом ходе: 18 г
• Дополнительная подвижная масса на каждые 10 мм хода: 6 г
• Базовый вес при ходе 0 мм: 65 г
• Дополнительный вес на каждые 10 мм хода: 26 г
• Тип крепления: опционально:
• С отверстием
• С внутренней резьбой
• С аксессуарами
• Пневматическое соединение: М5
• Примечание о материалах: соответствует требованиям RoHS.
• Материал корпуса: кованый алюминиевый сплав, анодированный.
• Материал динамического уплотнения: NBR
• ТПЭ-У(ПУ)
• Материал корпуса: кованый алюминиевый сплав, анодированный.
• Материал штока поршня: высоколегированная нержавеющая сталь.
