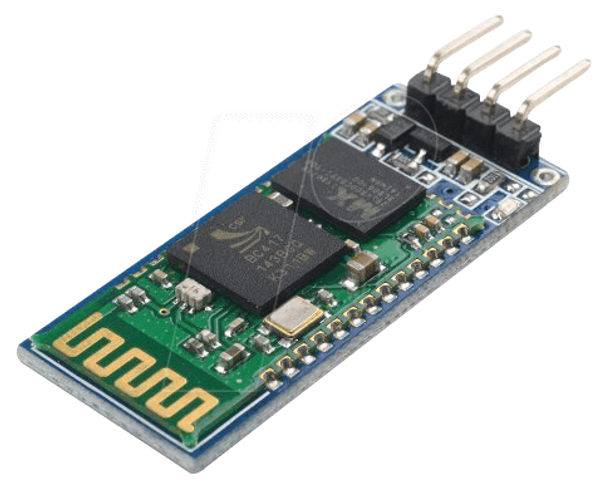

Беспроводной модуль 4duino HC-06 для Arduino

Модуль с микросхемой HC-06 может работать только как ведомый, т.е. он не может активно вступать в контакт с другим Bluetooth-устройством. Он ждет, пока с ним свяжутся.
Модуль с микросхемой HC-05 также может быть сконфигурирован как ведущий. Это означает, что модуль HC-05 может автоматически подключаться к определенному модулю Bluetooth (например, модулю HC-06). Например, это позволяет двум Arduinos установить контакт друг с другом и общаться.
Оба модуля можно напрямую подключать к 5 В, поскольку они имеют стабилизатор напряжения, который понижает напряжение подключения для чипа Bluetooth до 3,3 В. Соединения TxD/RxD также бесперебойно работают с уровнем напряжения TTL 5 В платы Arduino.
Это означает, что вы можете легко подключить Vcc (5 В) и GND к Arduino и перекрестно соединить разъемы TxD и RxD, т.е. TxD к Rx, а RxD к Tx. Обратите внимание, что если используются стандартные соединения (выводы 0 и 1), то это соединение может оставаться на месте только до тех пор, пока порт USB не подключен или отсутствует трафик данных USB (загрузка/последовательный порт).
В идеале в качестве ведущего устройства Bluetooth следует использовать ПК, смартфон или планшет. Заводское имя модуля Bluetooth HC-06 — «linvor», а PIN-код — 1234. Например, на устройстве Android перейдите в «Настройки» -> «Bluetooth», затем выполните поиск устройств. Выберите найденное устройство с именем «linvor» и нажмите «Сопряжение». Затем введите PIN-код 1234. Теперь приложения для смартфонов и планшетов можно подключать к модулю Bluetooth. Примеры простых приложений Android для тестирования:

- Терминал Bluetooth на Arduino
- BlueTerm
- Синий контроль
