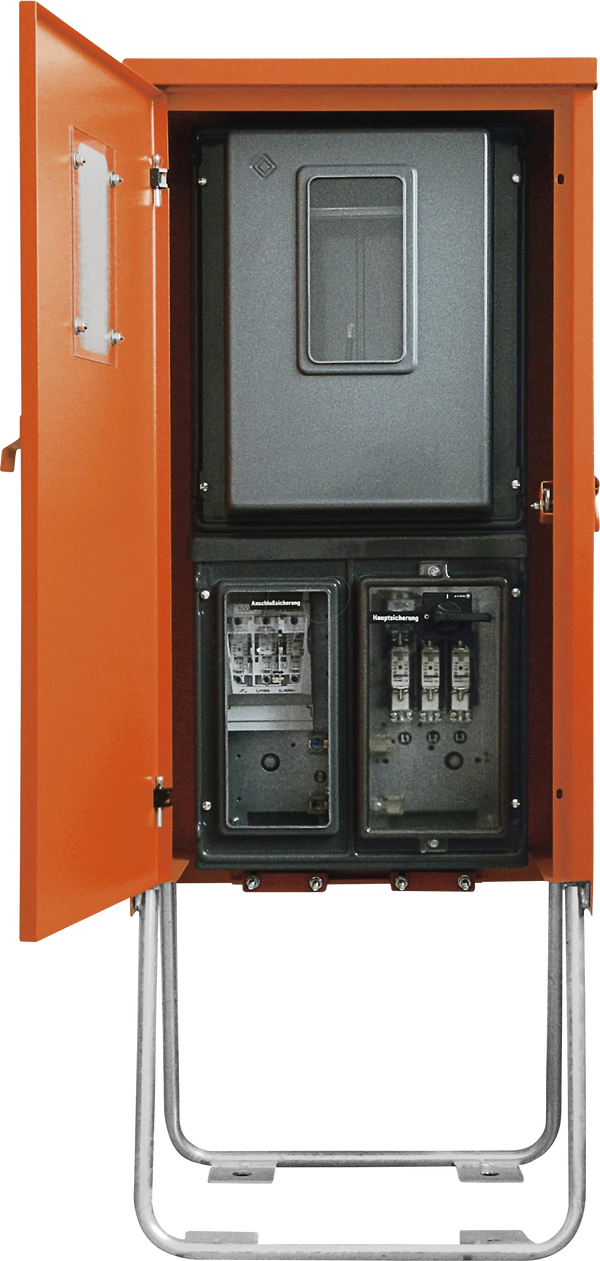

Шкаф подключения с выключателями-разъединителями NH, A 80

Тип: А 80

Спорядження:

• 1 кабельний вхід M 63 з розвантаженням від натягу
• 1 запобіжник для підключення як 3-полюсний вимикач-роз'єднувач NH 00
• (запобіжник на 100 А)
• L1, L2, L3 з болтовим з'єднанням M 8 або в комплекті
• затискні клеми до 35 мм², N з затискним клемним з'єднанням до 35 мм²
• 1 позиція лічильника 300x450 мм згідно з DIN 43870/2, без лічильника
• 1 вихідне коло як головний запобіжник, вимикач навантаження NH 00 з
• 3-полюсний запобіжник
• (запобіжник 80 А), L1, L2, L3 з клемними затискачами до 70 мм², N з клемними затискачами до 35 мм²
• 1 кабель версії M 63 з розвантаженням від натягу
• Потужність: 55 кВА
• Вага: приблизно 34 кг

Розподільні шафи Steidele виготовляються відповідно до стандартів EN 61439-1 (VDE 0660-600-1) Низьковольтні розподільні пристрої та апаратура керування, видання від червня 2014 року, EN 61439-4 (VDE 0660-600-4), Низьковольтні розподільні пристрої та апаратура керування - Частина 4 (230/400 В 50 Гц) та DIN 43868 (Частина 1-4).

Розподільні шафи, як правило, підключаються до мережі живлення енергопостачальної компанії. Власний з'єднувальний кабель замовника перед вимірювальним пристроєм розподільної шафи не повинен перевищувати довжину 30 м і не повинен містити жодних знімних проміжних з'єднань.

Розподільні шафи мають запобіжник у вигляді вимикача навантаження NH, вимірювальний прилад відповідно до DIN 43870 з класом захисту IP 54, пломбований та з окремо знімною кришкою лічильника, а також головний запобіжник у вигляді вимикача навантаження NH з запобіжником та, за необхідності, кількома розетками. Усі установки ізольовані за класом захисту IP 54.
