Платы для разработчиков - разъем USB-C на UART, CH340

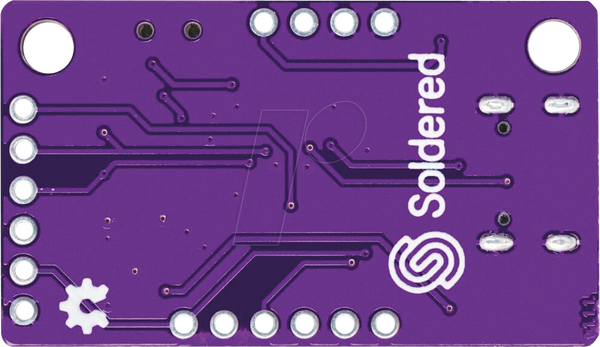

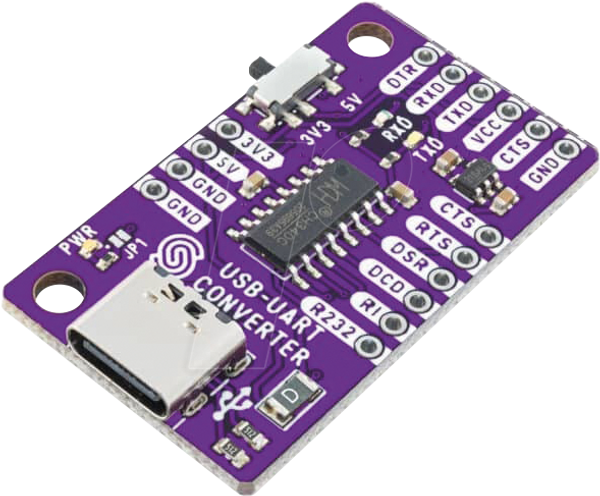

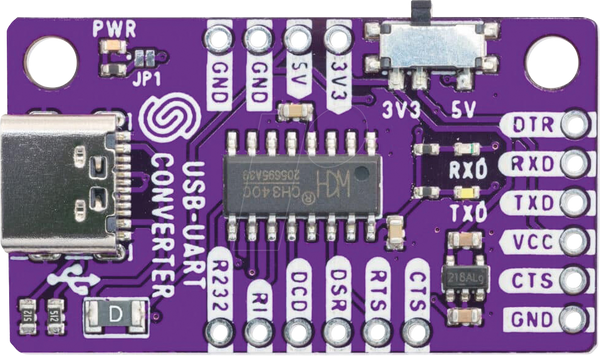

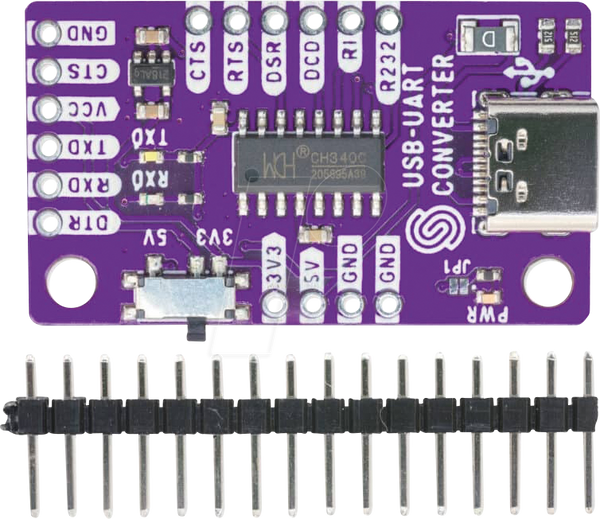

Цей невеликий адаптер USBUART перетворює USB-з’єднання на UART (послідовне) з’єднання. Усі необхідні компоненти розташовані на цій компактній платі.

• перетворює USB-з’єднання в UART
• Класичне розташування виводів UART: DTR, RXD, TXD, VCC, CTS, GND
• додаткові виводи мікросхеми CH340: RS232, RI, DCD, DSR, RST, CTS
• Світлодіоди для індикації активності RXD та TXD
• Запобіжник на 500 мА захищає підключені пристрої

Плата містить регулятор напруги та перемикач для вибору вихідної напруги (3,3 В або 5 В). Логіка сигналу UART завжди становить 3,3 В. Пристрої з логікою 5 В без проблем працюють з логікою UART 3,3 В. Для підключення використовується кабель USB-C.

Адаптер сумісний з Arduino (або сумісною платою, такою як Dasduino). Роз'єм типу "мама" забезпечує легке підключення. Додаткове розміщення контактів мікросхеми CH340 забезпечує тривале використання. Світлодіоди активності на лініях RXD та TXD візуалізують передачу даних. Вбудований запобіжник захищає як адаптер, так і підключені пристрої від пошкодження через перевантаження по струму.

Технічні характеристики

Міст USB UART: CH340

• Вхідна напруга: 5 В (USB)
• Вихідна напруга: 3,3 В або 5 В, вибирається перемикачем
• Рівень сигналу UART: 3,3 В
• USB-з'єднання: USB-C
• Світлодіодний індикатор живлення та світлодіодний індикатор RXD/TXD
• Розміри: 38 мм : 22 мм

Висновок: Цей адаптер USBUART пропонує універсальний та безпечний спосіб перетворення USB-зв'язку в UART, з комплексними механізмами захисту та сумісністю з платами Arduino.

Зовнішні посилання
https://github.com/SolderedElectronics/USB-UART-CH340C-converter-board-hardware-design
