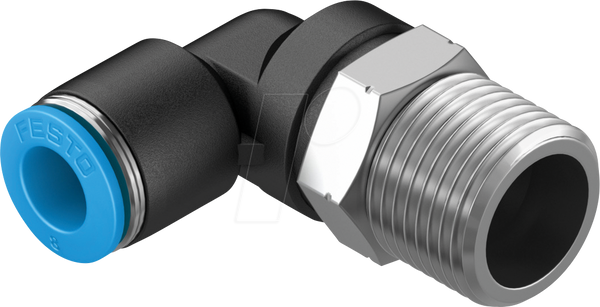

Вставной фитинг, L-образный, с наружным шестигранником, R1/8 <> диаметр 8

QSL-3/8-8

L-образный быстроразъемный фитинг, QSL-3/8-8

Технические данные:

• Размер: стандартный
• Номинальный диаметр: 6,7 мм
• Тип герметизации на резьбовой пробке: покрытие.
• Положение при установке: любое
• Дизайн: Г-образный
• Конструктивное проектирование: принцип «тяни-толкай»
• Рабочее давление, полный диапазон температур: от -0,095 до 0,6 МПа
• Рабочее давление, полный диапазон температур: от -0,95 до 6 бар.
• Рабочее давление. Полный диапазон температур: от -13,775 до 87 psi.
• Зависимость рабочего давления от температуры: от -0,095 до 1,4 МПа.
• Рабочее давление, зависящее от температуры: от -0,95 до 14 бар.
• Рабочее давление, зависящее от температуры: от -13 775 до 203 фунтов на квадратный дюйм.
• Примечание по рабочему давлению: вода: макс. 0,6 МПа при макс. 50°C
• Рабочая среда: сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-]
• Вода (жидкая, без льда)
• Примечание относительно рабочей/управляющей среды: возможна работа со смазкой.
• Класс коррозионной стойкости KBK: 1 - низкое коррозионное напряжение
• Соответствие стандартам LABS: VDMA24364-B1/B2-L
• Класс чистоты помещения: класс 4 согласно ISO 14644-1
• Температура окружающей среды: от -10°C до 80°C
• Номинальный момент затяжки: 15,5 Нм
• Допуск по номинальному моменту затяжки: ± 20%
• Вес продукта: 31 г
• Способ крепления: внешний шестигранник размером 17.
• Пневматическое соединение 1: наружная резьба R3/8
• Пневматическое соединение 2: для трубки с наружным диаметром 8 мм
• Цвет кольца спуска: синий
• Материал ввинчиваемого штифта: никелированная латунь.
• Примечание о материалах: соответствует требованиям RoHS.
• Материал корпуса: PBT
• Материал кольца для снятия: POM
• Материал прокладки трубки: NBR
• Материал сегмента трубного зажима: высоколегированная нержавеющая сталь.
