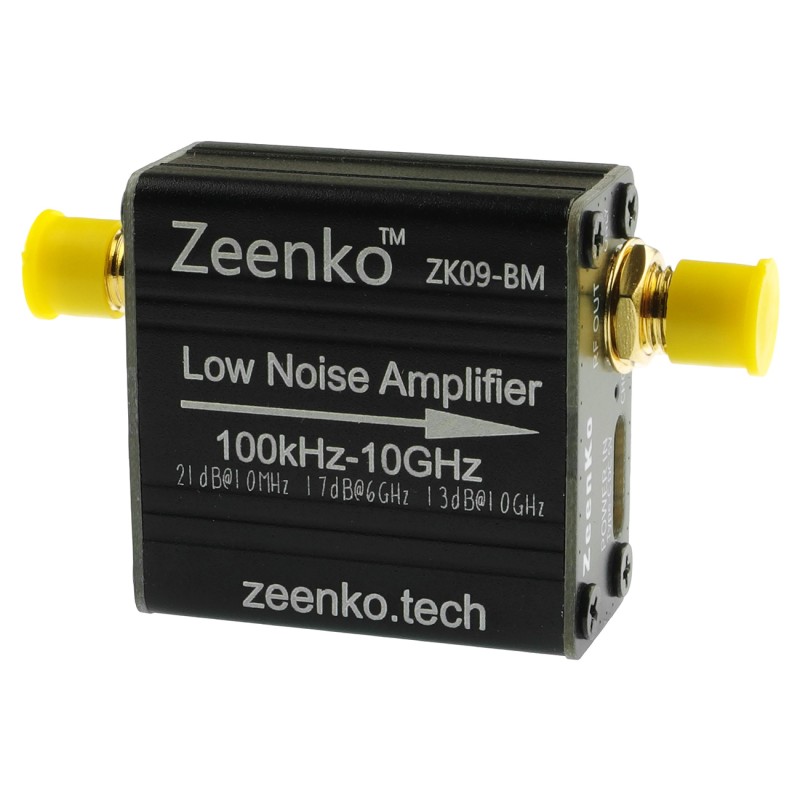

Малошумящий ВЧ-усилитель 100 кГц – 10 ГГц ZK09-BM Серия Zeenko BM, с батарейным питанием

Описание

ZK09-BM — это сверхширокополосный малошумящий радиочастотный усилитель серии Zeenko BM, работающий в диапазоне от 100 кГц до 10 ГГц. Версия со встроенным аккумулятором обеспечивает до 5 часов автономной работы и заряжается током 210 мА. Модуль отличается стабильным коэффициентом усиления, хорошей равномерностью полосы пропускания и низким уровнем шума во всем частотном диапазоне.

Усилитель ZK09-BM разработан для сложных радиочастотных приложений – измерений, связи и лабораторных исследований. Он может использоваться в качестве прямой замены популярных усилителей: ADM-8095, ADM-8625 и HMC8413.

Характеристики

• Диапазон частот: 100 кГц – 10 ГГц
• Питание: встроенный аккумулятор
• Ток зарядки: 210 мА
• Общее потребление тока: 260 мА
• Время работы от батареи: до 5 часов
• Прирост:
• 21 дБ при 100 кГц
• 21,5 дБ при 5–100 МГц
• 21,5 дБ при 1-2 ГГц
• 18 дБ на частоте 3 ГГц
• 20 дБ на частоте 4 ГГц
• 17,5 дБ на частоте 5 ГГц
• 16,5 дБ на частоте 6 ГГц
• 15 дБ на частоте 7 ГГц
• 14 дБ на частоте 8 ГГц
• 13 дБ на частотах 9–10 ГГц
• Коэффициент шума (NF):
• 6,7 дБ при 10 МГц
• 2,2 дБ при 100 МГц
• 2,0–3,9 дБ в диапазоне 1–10 ГГц
• OP1dB (выходная мощность при компрессии 1 дБ):
• 11 дБм при 10 МГц
• 13 дБм при частоте 100 МГц – 3 ГГц
• 12-9 дБм при 4-10 ГГц
• OIP3 (третья точка интермодуляции):
• 24 дБм при 10 МГц
• 23 дБм при 100 МГц
• 22 дБм во всем диапазоне частот от 1 ГГц до 10 ГГц
• Примечания: сверхширокополосный, низкий уровень шума, хорошая равномерность характеристик.
• Может использоваться в качестве замены для: ADM-8095, ADM-8625, HMC8413
